發送罐流化方式輸送

1.工作原理

  進料過程中，物料通過鐘罩閥、雙蝶閥或膨脹式蝶閥在重力作用下被加進發送罐中，置換出的空氣通過排氣閥被釋放出去，使得進料更加容易。一旦發送罐被裝滿（通過料位計或稱重顯示物料達到罐容積的80%），進料閥和排氣閥立即自動關閉并密封，而后高壓氣體通過發送罐頂部和流化噴嘴被逐漸加入，加入罐中的氣體與物料相混合，當罐內壓力達到設定值后自動打開出料閥，此時物料在輸送管線中以流動狀態被加壓，直到發送罐和輸送管線全部排空。當發送罐內的壓力降為零時，氣體供給閥門即被關閉，同時剩余氣體也被排出發送罐和輸送管線。

2. 適用物料：

   該方式通常適用于較短的輸送管線距離及非常精細的和非磨蝕性的粉末狀物料，如滑石粉、面粉、碳酸鈣等。流化發送罐在輸送過程中使用流化噴嘴來使物料進行“流動”它消除了內部的阻塞，提高了流動率從而使得粉末狀的物料輸送起來似液體狀。

3.組成部分：

  流化型發送系統主要由流化發送罐、電控系統與輸送管線共同組成。

4. 特點：

該系統特點是在整個輸送過程中有很高的氣體流動及較低的輸送壓力。

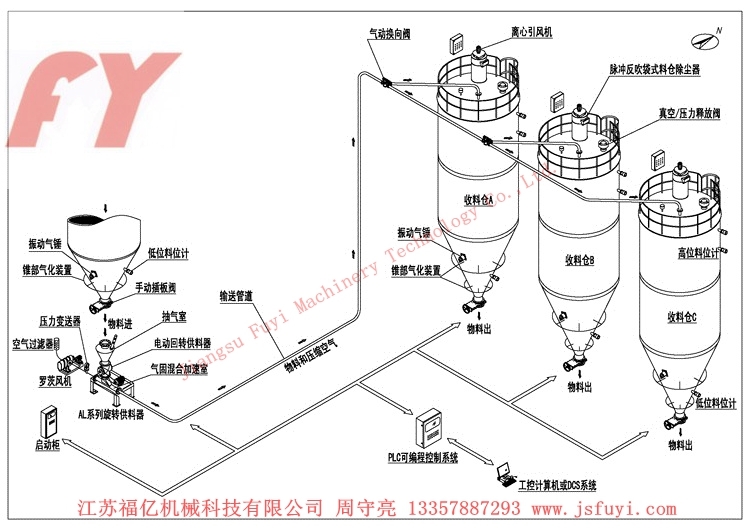

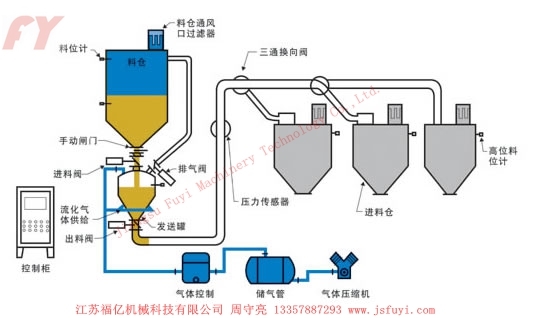

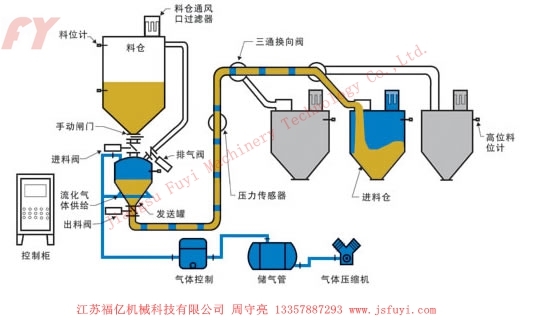

5. 流程示意圖：
